震旦復印機ADC288轉印帶是一個配件,配件編碼：A0EDR71633。復印機的每個耗材、配件都會有一定的壽命，轉印帶也不例外，當耗材、配件壽命到期時，機器則會顯示相應的代碼提示，如果液晶顯示屏上顯示請快更換轉印帶，則表示轉印帶單元壽命即將耗盡。此時，只需要把轉印帶更換掉，復印機就可以正常使用了。

震旦ADC288轉印帶組件參數

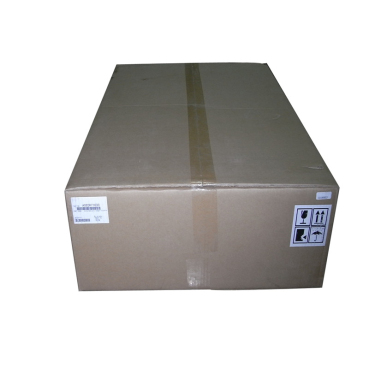

震旦ADC288轉印帶組件圖片

轉印帶更換步驟

1、更換轉印帶前，請務必關閉主電源開關

2、拆卸步驟

拆下4個螺絲釘，然后拆下右后蓋板

震旦ADC288轉印帶組件更換步驟1

斷開兩個連接頭

震旦ADC288轉印帶組件更換步驟2

拆下三個螺絲釘，然后拆下右門鉸接蓋板

震旦ADC288轉印帶組件更換步驟3

拆下兩個螺絲釘，然后松開轉印帶

震旦ADC288轉印帶組件更換步驟4

握住兩端并向上提起，以便略微拉出轉印帶

震旦ADC288轉印帶組件更換步驟5

握住上圖中所示的位置，然后拆下轉印帶

震旦ADC288轉印帶組件更換步驟6

重新安裝

震旦ADC288轉印帶組件更換步驟7

若要重新安裝, 請按照與拆卸相反的順序執行

注：

請勿觸碰圖像轉印帶單元的表面；

用防曬布等物品覆蓋圖像轉印帶單元，防止其表面接觸到灰塵或異物；

如果意外觸摸轉印帶的表面，請使用吸水擦拭紙輕輕擦拭，切記，千萬勿用酒精或清水進行清潔。
